欧美日韩久久 I 亚洲一二三四 I 成人三区 I 成人看片泡妞 I 日韩3p I 羞羞免费视频 I 久久久久久久久国产精品 I 视频污 I 一卡二卡在线观看 I 国产成人一级片 I 法国空姐电影在线 I 麻豆一区二区在线观看 I 丝袜视频在线观看 I wwwav视频 I 免费人成网 I 国产乱来 I 亚一区二区 I 亚洲一区二区中文 I 国产午夜大地久久 I av中文字幕av I 男裸体无遮挡网站 I 亚洲精视频 I 可以直接看的无码av I 91丝袜美女 I 亚洲精品欧洲 I 亚洲五月婷婷 I 天天干夜夜 I 久草福利资源

閉孔泡沫鋁夾層結構耐撞性研究（四十三）

4.3 結構失效機理分析（3）

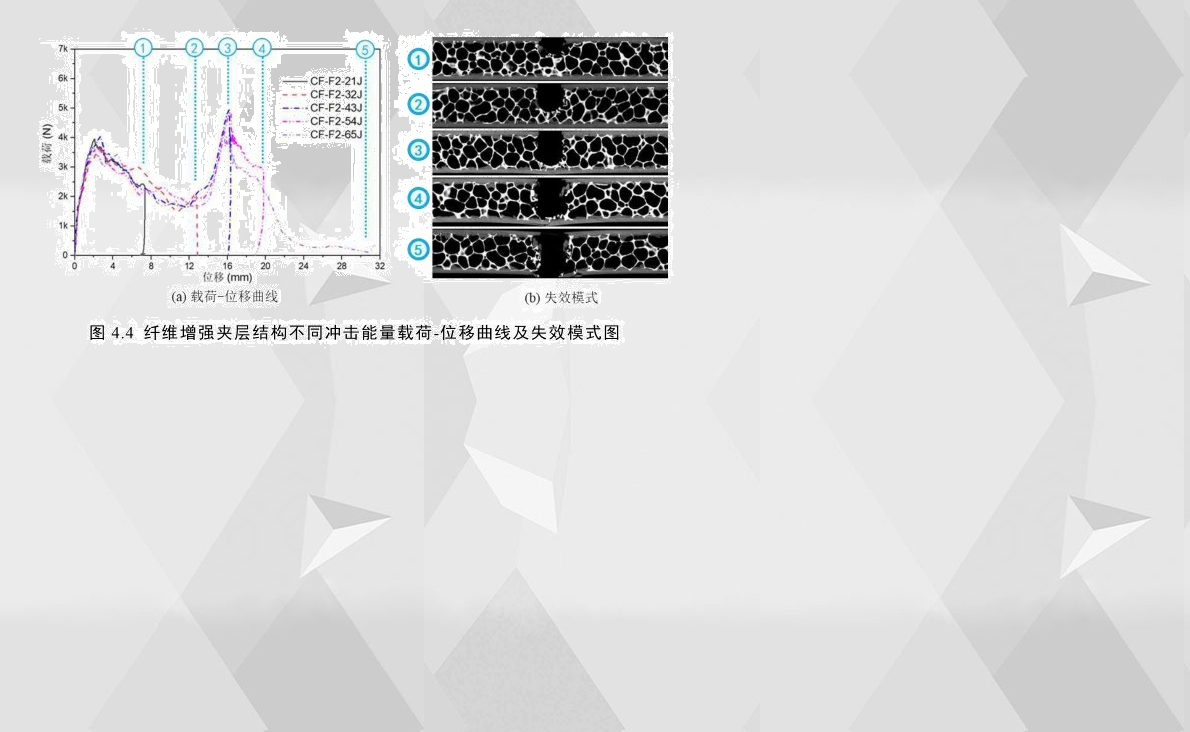

通過分析發現，碳纖維夾層結構和玻璃纖維夾層結構的具備相似的沖擊失效機理，以CF-F2為例，通過其在不同沖擊速度下得到的載荷-位移曲線對比來看，如圖4.4(a)所示，當前速度范圍的應變率對此纖維增強夾層結構的機械響應影響不大，所以亦可以用不同沖擊速度下的試件最終破壞形式來分析其損傷失效機理，這與鋁合金夾層結構的分析方法類似。通過觀察發現，CF-F2的載荷-位移曲線和失效過程與AL-F2有很大地相似性，均存在兩個峰值載荷并且未出現面板與膠層失效分離。與AL-F2不同的是，由于CF-F2面板為脆性材料，其載荷達到第一次峰值載荷的位移要比AL-F2的小許多，并且CF-F2在第一階段的曲線更加接近線性增長；此外，前者在兩峰值載荷下降位置處，面板發生塑性斷裂，而后者發生脆性斷裂；由于兩者的第二階段皆以上下面板斷裂為界，所以此階段主要以泡沫芯層壓潰與芯層剪切吸能沖擊能量，通過對比兩者的第二階段，發現此階段兩者的位移長度基本一致。需要特別注意的是，由于CF-F2的下面板的破壞區域位置比上面板的更大，如圖4.4(b)所示，其第二峰值載荷甚至比第一峰值載荷更高。
